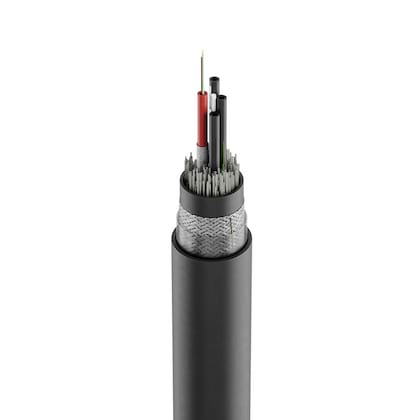

AICI-I/O/RM-JM

Velg variant

    • G4-9/125 AICI-I/O/RM-JM/SHF1

      El.nr: 1028880
      • På forespørsel
      • Lagerført: NEK Kabel

    • G8-9/125 AICI-I/O/RM-JM/SHF1

      El.nr: 1028881
      • På forespørsel

    • G12-9/125 AICI-I/O/RM-JM/SHF1

      El.nr: 1028882
      • På forespørsel

    • G24-9/125 AICI-I/O/RM-JM/SHF1

      El.nr: 1028883
      • På forespørsel

    • G4-50/125 AICI-I/O/RM-JM/SHF1

      El.nr: 1028884
      • På forespørsel

    • G8-50/125 AICI-I/O/RM-JM/SHF1

      El.nr: 1028885
      • På forespørsel

    • G12-50/125 AICI-I/O/RM-JM/SHF1

      El.nr: 1028886
      • På forespørsel

    • G24-50/125 AICI-I/O/RM-JM/SHF1

      El.nr: 1028887
      • På forespørsel

    • G4-62,5/125 AICI-I/O/RM-JM/

      El.nr: 1028888
      • På forespørsel

    • G8-62,5/125 AICI-I/O/RM-JM/

      El.nr: 1028889
      • På forespørsel

    • G12-62,5/125 AICI-I/O/RM-JM/

      El.nr: 1028890
      • På forespørsel

    • G24-62,5/125 AICI-I/O/RM-JM/

      El.nr: 1028891
      • På forespørsel

    • G4-OM3 AICI-I/O/RM-JM/SHF1

      El.nr: 1028892
      • På forespørsel

    • G8-OM3 AICI-I/O/RM-JM/SHF1

      El.nr: 1028893
      • På forespørsel

    • G12-OM3 AICI-I/O/RM-JM/SHF1

      El.nr: 1028894
      • På forespørsel

    • G24-OM3 AICI-I/O/RM-JM/SHF1

      El.nr: 1028895
      • På forespørsel

    • G6-OM3 AICI-I/O/RM-JM/SHF1

      El.nr: 1028896
      • På forespørsel

    • G4-OM4 AICI-I/O/RM-JM/SHF1 OM4

      El.nr: 1028860
      • På forespørsel

    • G8 50/125 AICI-I/O/RM-JM/SHF1 OM4

      El.nr: 1028861
      • På forespørsel

    • G12 50/125 AICI-I/O/RM-JM/SHF1 OM4

      El.nr: 1028862
      • På forespørsel

    • G24 50/125 AICI-I/O/RM-JM/SHF1 OM4

      El.nr: 1028863
      • På forespørsel

Beskrivelse

Tight buffered
Flettet ståltråd armering
UV-bestandig
SHF1, F6
DNV / ABS

Bruksområde

Optisk fiberkabel for industrimiljø. Innendørs og utendørs bruk. Ikke egnet for langsiktig forlegning i vann. Ytterkappe av UV-bestandig og værbestandig materiale.  Strekkelement av glassfibersnor for fritt oppheng. 0,9 mm tight buffered for enkel avmantling og varig skjøting og konnektering. Fibrene er fargekodet for enkel identifisering. Kappen er merket med fiber- og kabeltype.

Hent datablad (pdf)
Fibre
4, 8, 12 or 24
Båndering/filler
Glassgarn
Fargekode
TIA / EIA 598
Fyllkappe
Glass yarn
Innerkappe
SHF1
Armering alt.1
Galvanisert ståltrådfletting
Armering alt.2
Fortinnet Cu-fletting
Armering alt.3
Bronse fletting
Ytterkappe
UV-bestandig SHF1
SHF1
Driftstemperatur normalt
-40 to +70 [°C]
Temperatur v/installasjon
-10 to +70 [°C]
Slagbestandig
2000 [N/10cm]
Presstyrke
1 impacts, 25J
Vridning
1 turn
Min. bøyeradius
15
Min. bøyeradius fleksibel
15 [x ytre diam]
Min. bøyeradius installert
10 [x ytre diam]
Halogenfri, max korrosive og giftige gasser
IEC 60754-1 &  IEC 60754- 2
Materialegenskaper, isolasjon og kappe
IEC 60092-360 (359)
Flammehemmet buntet kabel
IEC 60332-3-22 Cat.A
Olje- og drivstoffbestandig
IEC 60811-3-1
IRM 902
23ºC / 7 dager, 70°C / 4h
Kjemikalie bestandig
Mineral oils - IRM 902 (IEC 60811-2-1): 7days/23°C, 4hours/70°C Diesel - IRM 903 (IEC 60811-2-1) 7days/23°C 4hours/70°C
UV-bestandig
ASTM G 154
Sertifisering
DNV / ABS
Antall fiber
Antall fibre Ytterdiam. (mm) Vekt (kg/km) Strekkstyrke (N) (ved installasjon/i drift)
4 8.5 105 700/250
8 9.4 125 800/350
12 10.3 145 1,200/500
24 12.1 185 1,700/750
Egenskaper MM 62.5 OM1 MM 50 OM2 MM 50 OM3 MM 50 OM4
Core Diameter 62.5 ± 2.5 μm 50 ± 2.5 μm 50 ± 2.5 μm 50 ± 2.5 μm
Core Diameter 62.5 ± 2.5 μm 50 ± 2.5 μm 50 ± 2.5 μm 50 ± 2.5 μm
Core non-circularity < 5% < 5% < 5% < 5%
Cladding diameter 125 ± 1.0 μm 125 ± 1.0 μm 125 ± 1.0 μm 125 ± 1.0 μm
Coating diameter 242 ± 5 μm 242 ± 5 μm 242 ± 5 μm 242 ± 5 μm
Cladding non-circularity <0.7% <0.7% <0.7% <0.7%
Core/Cladding concentricity error <1 μm <1 μm <1 μm <1 μm
Coating/cladding concentricity error <10 μm <6 μm <6 μm <6 μm
Numerical Aperture 0.275 ± 0.015 μm 0.00 ± 0.015 μm 0.200 ± 0.015 μm 0.200 ± 0.015 μm
Attenuation @ 850 nm <3.50 db/km <2.89 dB/km <2.89 dB/km <2.89 dB/km
Attenuation @1300 nm <1.00 dB/km <0.80 dB/km <0.80 dB/km <0.80 dB/km
Bandwidth @ 850 nm >200 MHz*km >500 MHz*km >1500 MHz*km >3500 MHz*km
Bandwidth @ 1300 nm >500 MHz*km >500 MHz*km >500 MHz*km >500 MHz*km
Effective Modal Bandwidth (EMB)@ 850 nm - - >2000 MHz*km >4700 MHz*km
Fibre capacity 10GBase-SR 33 m 83 m 300 m 550 m
Fibre capacity 1GBase-SR 274 m 600 m 1000 m 1100 m
Fibre cap. 40GBase-SR4/100Base-RS10 - - 140 m 170 m
Proof test >100kpsi >100kpsi >100kpsi >100kpsi
Egenskaper SMR ITU-T G652D SMR ITU-T G657A SMR ITU-T G657B / -B2 SMR NZD ITU-T G655.E
Mode field Diameter @ 1310 nm 9,0±0,4 μm 9,0±0,4 μm 8,9±0,4 μm -
Mode field Diameter @ 1310 nm 9,0±0,4 μm 9,0±0,4 μm 9,0±0,4 μm -
Mode field Diameter @ 1550 nm 10,1±0,5μm 10,1±0,5μm 9,9±0,5μm 9,2±0,5μm
Cladding diameter 125±0,7µm 125±0,7µm 125±0,7µm 125±1,0µm
Coating diameter 242±7 μm 242±7 μm 242±7 μm 242±7 μm
Cladding non-circularity ≤ 0,7 % ≤ 0,7 % ≤ 0,7 % ≤ 0,7 %
Core/Cladding concentricity error ≤ 0,5 μm ≤ 0,5 μm ≤ 0,5 μm ≤ 0,5 μm
Coating/cladding concentricity error ≤ 12 μm ≤ 12 μm ≤ 12 μm ≤ 12 μm
Cable Cut off wavelength ≤ 1260 nm ≤ 1260 nm ≤ 1260 nm ≤ 1300 nm
Zero dispersion wavelength (λ₀) 1300-1322 μm 1300-1322 μm 1300-1324 μm 1440 μm
Dispersion slope (S₀) @ (λ₀) ≤ 0,090 ps/(nm² * km) ≤ 0,090 ps/(nm² * km) ≤ 0,092 ps/(nm² * km) - Chromatic dispersion @ 1285-1330 nm ≤ 3,5 ps/(nm * km) ≤ 3,5 ps/(nm * km) - -
Chromatic dispersion @ 1285-1330 nm ≤ 3,5 ps/(nm * km) ≤ 3,5 ps/(nm * km) - -
Chromatic dispersion @ 1550 nm ≤ 18 ps /(nm * km) ≤ 18 ps /(nm * km) - -
Chromatic dispersion @ 1625 nm ≤ 22 ps/(nm * km) ≤ 22 ps/(nm * km) - -
Chromatic dispersion @ 1530-1565 nm - - - 5,5 - 10 ps/(nm * km)
Chromatic dispersion @ 1565-1625 nm - - - 5,5 - 10 ps/(nm * km)
PMD @ 1550 nm ≤ 0,1 ps/√ km ≤ 0,1 ps/√ km ≤ 0,1 ps/√ km ≤ 0,2 ps/√ km
Attenuation @ 1310 nm ≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,40 dB/km
Attenuation @ 1383nm ≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,40 dB/km
Attenuation @ 1550 nm ≤ 0,25 dB/km ≤ 0,25 dB/km ≤ 0,25 dB/km ≤ 0,28 dB/km
Attenuation @ 1625 nm ≤ 0,28 dB/km ≤ 0,28 dB/km ≤ 0,28 dB/km ≤ 0,28 dB/km
Attenuation with bending: - ≤ 0,25 dB ≤ 0,03 dB -
Mandreal Radius 15mm @1550 10 turns - ≤ 0,25 dB ≤ 0,03 dB -
Mandreal Radius 15mm @1625 10 turns - ≤ 1,0 dB ≤ 1,0 dB -
Mandreal Radius 10mm @1550 1 turn - ≤ 0,75 dB ≤ 0,1 dB -
Mandreal Radius 10mm @1625 1 turn - ≤ 1,5 dB ≤ 0,2 dB -
Mandreal Radius 7,5mm @1550 1 turn - - ≤ 0,5 dB -
Mandreal Radius 7,5mm @1625 1 turn - ≥ 100 kpsi ≤ 1,0 dB -
Proof test ≥ 100 kpsi ≥ 100 kpsi ≥ 100 kpsi ≥ 100 kpsi
62.5/125 50/125 OM2 50/125 OM3 50/125 OM4 9/125
1028888 - G4-62,5/125 AICI-I/O/RM-JM/SHF1 1028884 - G4-OM2-50/125 AICI-I/O/RM-JM/SHF1 1028892 - G4-OM3 AICI-I/O/RM-JM/SHF1 1028860 - G4-OM4-50/125 AICI-I/O/RM-JM/SHF1 1028880 - G4-9/125 AICI-I/O/RM-JM/SHF1
1028889 - G8-62,5/125 AICI-I/O/RM-JM/SHF1 1028885 - G8-OM2-50/125 AICI-I/O/RM-JM/SHF1 1028893 - G8-OM3 AICI-I/O/RM-JM/SHF1 1028861 - G8-OM4-50/125 AICI-I/O/RM-JM/SHF1 1028881 - G8-9/125 AICI-I/O/RM-JM/SHF1
1028890 - G12-62,5/125 AICI-I/O/RM-JM/SHF1 1028886 - G12-OM2-50/125 AICI-I/O/RM-JM/SHF1 1028894 - G12-OM3 AICI-I/O/RM-JM/SHF1 1028862 -12G4-OM4-50/125 AICI-I/O/RM-JM/SHF1 1028882 - G12-9/125 AICI-I/O/RM-JM/SHF1
1028891 - G24-62,5/125 AICI-I/O/RM-JM/SHF1 1028887 - G24-OM2-50/125 AICI-I/O/RM-JM/SHF1 1028895 - G24-OM3 AICI-I/O/RM-JM/SHF1 1028863 - G24-OM4-50/125 AICI-I/O/RM-JM/SHF1 1028883 - G24-9/125 AICI-I/O/RM-JM/SHF1
Dato Rev. Beskrivelse
10.03.2015 1 Armour
30.03.2016 2 Dimensions
14.10.2016 3 Fire properties (BS)
23.01.2017 4 Fiber data
23.10.2018 5 Part numbers
26.02.2020 6 Norms
23.09.2020 7 Norsk utgave
26.09.2023 8 Fargekode
